设备远程控制板
市场价: 0.0
价格:
0.00
编号: JQ-XCJK-002
价格: 1000
购买数量:
产品详情

XXX机驱动控制板通信协议

一、硬件接线:2

1、总接线示意图2

二、通信协议3

1、手机卡需开通2G流量,支持3G4G手机卡的2G流量。3

2、基本通信协议3

3、修改网络参数协议4

(1)功能描述:4
2IP配置说明:4
(3)保存参数命令(修改任何参数都要发送保存命令)4
(4)修改默认密码5

4、获取设备地里位置,基站定位5

5、心跳包周期配置6

(1) 设置心跳包的发送间隔时间6

三、公司服务简介7

联系我们:7

开票信息及支付方式:7

互利共赢,为您打造专属研发部7


XXX机驱动控制板通信协议

一、硬件接线:

1、总接线示意图

2、PLC连接图:

两路继电器为继电器输出触点,10A250V。动作后对应指示灯会亮。

供电是24V2A或者12V2A也可以支持宽电压输入。

二、通信协议

1、手机卡需开通2G流量,支持3G4G手机卡的2G流量。

2、基本通信协议

连接方式为tcpip,服务器为TCP SERVER,洗车机为TCP CLIENT;需要提供域名和端口号,或者IP+端口号,最多可以存储2路IP地址。两个域名。洗车机以最后收到命令为执行命令,建议提供1个域名方便更改IP后仍可有效链接。

为节省卡流量,保证可靠通信,保证信息完整的前提下,指定一下协议:


设备心跳包:
可以每1分钟发送一次,(每次是9字节,9字节X60分钟X24小时X30天+每天操作遥控次数X5字节=30天实际数据流量,流量方面你们自己考虑下,发送周期可长可短.
用于识别连接服务器的设备是那一台,以十六进制发送,则实际发送内容为:

样本
ID:0001
49443A303030310D0A

总长度9个8位数
0-9999台设备,从0x0000号设备开始叠加。共一万台设备后期需扩展可添加大小写字符。

服务器发送命令:
Only NO.1 Relay Open:  O1O
Only NO.2 Relay Open:  O2O
All Relays Normal Open: ANO
All Relays Normal Close: ANC
为节省流量资源简写发送命令,命令以\r\n(回车发送)为结尾
以十六进制发送,则实际发送内容为:
只有1号打开
O1O\r\n

4F314F0D0A
只有2号打开
O2O\r\n

4F324F0D0A
所有都打开
ANO\r\n

414E4F0D0A
所有都关闭
ANC\r\n

414E430D0A
4种状态发射实例







3、修改网络参数协议

(1)功能描述:通过服务器与设备建立tcpip连接,凭密码123456加AT命令形式修改,可修改设备两路网络连接的IP(域名)和端口。

无线网络的IP地址和端口号是基站指定分配的每次连接都可能有变化,网络信号弱可能无法工作,更换IP地址命令要慎重使用,建议不要同时修改,如果要修改,应先修改A组,A组修改成功后,再修改B组,如果A组修改出现错误,可通过B组IP服务器重新修改A组IP。如果因修改IP导致无法连接,就只有返厂维修了。

2IP配置说明:通过网络发送密码加AT 指令的方式去设置和查询参数。以查询固件版本号为例,发送AT 指令。注:此处AT 指令中的回车符用{CR}表示,实际使用中请输入正确的字符。

从服务器端向模块发送“123456#AT+VER”前面的数字就是密码。后面就是获取版本号的命令。{CR}回车的意思就是发送十六进制的0d0a;

123456#AT+SOCKA=TCP,192.168.1.100,8000{CR}修改A组连接模式,IP,端口;

123456#AT+SOCKB=TCP,192.168.1.100,8000{CR}修改B组连接模式,IP,端口;

或:

123456#AT+SOCKA=TCP,www.jqsun.com,8000{CR}修改A组连接模式,域名,端口;

123456#AT+SOCKB=TCP,www.jqmcu.com,8000{CR}修改B组连接模式,域名,端口;

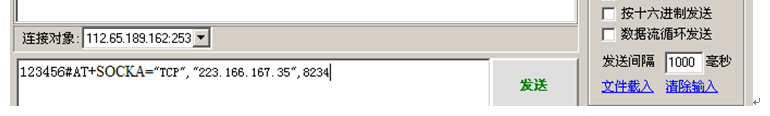

实际样例:

(3)保存参数命令(修改任何参数都要发送保存命令)

123456#AT+S{CR}保存参数,修改任何参数后都必须发送保存命令才可有效修改,否则重启设备后仍然保持元参数不变。

实际样例:

(4)修改默认密码

建议没必要修改。登录密码默认为123456;命令密码最长设置为6 位

AT+ CMDPW = pass {CR}修改密码为888999样例:AT+CMDPW =888999 {CR}

实际样例

4、获取设备地里位置,基站定位

123456#AT+LBS {CR}

功能:获取基站定位信息

返回值格式:

LAC:位置区码

CID:基站代码

可以到该地址转化坐标:http://www.cellid.cn/

实际样例:

5、心跳包周期配置

(1) 设置心跳包的发送间隔时间

例如,将发送间隔时间设置为60 秒

123456#AT+HEARTTM=60{CR}

实际发送样例:
