无线直流互感器
市场价: 1800.0
价格:
1800.00
编号: JQ-WXZL-01
价格: 1800
购买数量:
产品详情

直流无线电流互感器应用手册

上海谨谦电子科技有限公司

www.jqsun.com

无线电流互感器功能概述:


1

2 开合形式直流互感器,便于串线安装方便可靠。

3 自带可充电池供电免于布线,随装随用。

4 链路形式自动组网无需工程应用人员操作,上电后自动组网,长距离可添加中继,可视距离100米以上,另可选大功率超远距离传输。可根据客户需求优化高性能配置。

5 超大量程可选0-50A;0-100A;0-500A;0-1000A等多种超高量程。

6 高精度0.1%-0.5%,误差范围可根据用户需求做相应优化,可与市面所出售的钳形电流表做测量精度检验,精度只高不低。

7 采用电池可拆卸设计,方便用户拆卸电池充电。






















8 产品全部密封防腐,采用塑料外壳防腐蚀放酸碱,电池接口采用密封式航空插头,有防反接设计,整体产品可在环境恶劣的车间长时间可靠运行。

9 电量低报警灯功能。提示低电量报警信息,指示灯亮起说明电量低提醒更换电池,与计算机通信数据中添加电池容量数据包由计算机统一监控各个子站电量数据。

10 通信协议人性化,产品通信协议可根据客户需求定制

11 产品外形可根据客户要求定制

12 电池容量可根据客户要求定制

13 产品检测功能可选PWM直流电、普通直流电、交流电流等























1 安装

将互感器两侧金属螺丝卸下,套入待测的绝缘的电缆,重新安装固定螺丝,若待测电缆为金属铜条或其他未经绝缘的导体,应加装绝缘橡胶垫或者泡沫垫,防止金属外壳与接触器直接接触,接触可能有影响测量精度,但不会损坏设备,也可根据需求定制塑料外壳的产品。

2 接线

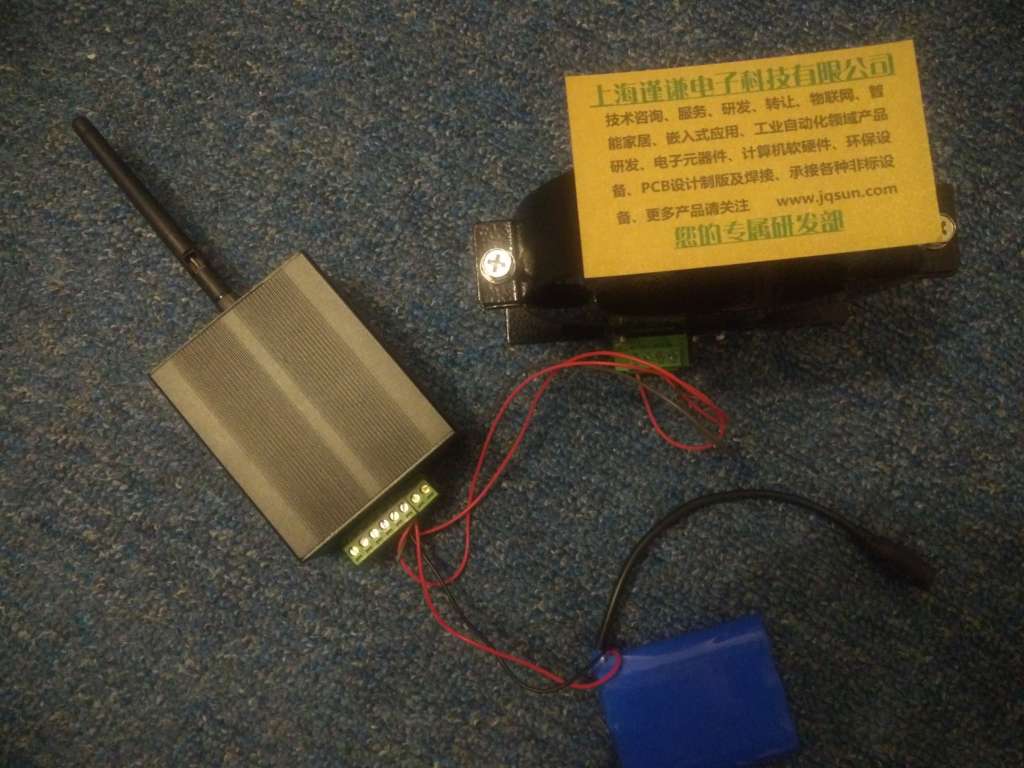

将互感器通信接口接入互感器端(4根一组,反了插不进去)。将通信排线接入无线发射端,连接完成。如图

3 软件测试

开启待测导体电源,使电流正常流过互感器,打开电脑,将主机通信板的usb通信接口接入计算机,打开测试软件,输入读电流命令:55 aa  (16进制)。这时数据接受窗口会回复IIASC码CMDOK表示收到命令。收到命令即代表主机与电脑通信正常主机工作正常。随后在网的子站会主动回复当前电流值,以及电流值所对应的子站编号等客户定制信息,如M1:130.0A表示子站M1的电流时130.0A.。如果一直都是0A而且互感器穿线电缆中的确有电流,则可能是电流流向反了,将互感器拆卸,翻转后重新安装,即让穿过互感器的电流流向改变,即可恢复使用。互感器上的电位器禁止旋动,出厂时已经固定封闭,若旋动会影响测量准确性。

4 关于产品外观

产品外观可根据用户需求定制

5 关于产品设计及整改

本设计为样品设计,如有特殊功能要求建议可与公司技术人员沟通,联系方式

QQ:411203900手机:13774356292电话:02160271630(若无人接听请打手机或qq联系)微信:13774356292旺旺:陈晶杨邮箱:411203900@qq.com或企业邮箱cboss@jqsun.com或官方网站留言均可,我司网站有www.jqsun.comwww.jqmcu.com
