无线电流互感器
市场价: 700.0
价格:
700.00
编号: JQCM1
价格: 700
购买数量:
产品详情

线


上海谨谦电子科技有限公司


无线电流监测接线方法介绍

一下为所应用的电流监测原理,应尽量避免强磁场干扰

基于霍尔感应原理的电流检测

80KHZ 带宽

总输出误差为 1.5

1.2mΩ内部电阻

最小绝缘电压为 2100V

出厂时精准校准

原理与简介:完全基于霍尔感应的原理设计,由一个精确的低偏移线性霍尔传感器电路与位于接近 IC 表面的铜箔组,电流流过铜箔时,产生一个磁场, 霍尔元件根据磁场感应出一个线性的电压信号,经过内部的放大、滤波、斩波与修正电路,输出一个电压信号,直接反应出流经铜箔电流的大小。量程分为多个规格:±5A、±20A、±30A、±50A 、±100A。输入与输出在量程范围内为良好的线性关系,其系数分别为,185 mV/A、100 mV/A、66mV/A。

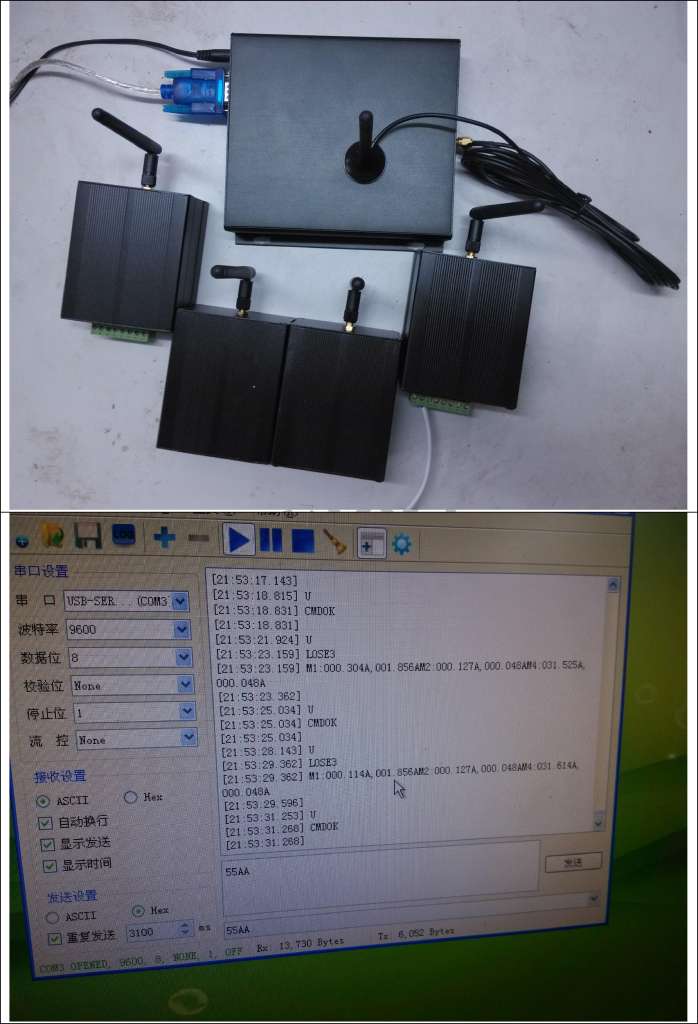

一、产品外观

接线图,红黑表笔接交流电流输入最大 5A,棕色蓝色接 220~380V 交流输入。

经电流互感器变换电流直接接入子站


数字万用表交流电流档直接与子站电流端串联,显示当前互感器输出电流为

1.84A
