无线电流互感器

无

线

电

流

变

送

器

上海谨谦电子科技有限公司

无线电流监测接线方法介绍

一下为所应用的电流监测原理，应尽量避免强磁场干扰

基于霍尔感应原理的电流检测

80KHZ带宽

总输出误差为1.5％

1.2mΩ内部电阻

最小绝缘电压为2100V

出厂时精准校准

       原理与简介：完全基于霍尔感应的原理设计，由一个精确的低偏移线性霍尔传感器电路与位于接近IC表面的铜箔组，电流流过铜箔时，产生一个磁场, 霍尔元件根据磁场感应出一个线性的电压信号，经过内部的放大、滤波、斩波与修正电路，输出一个电压信号，直接反应出流经铜箔电流的大小。量程分为多个规格：±5A、±20A、±30A、±50A 、±100A。输入与输出在量程范围内为良好的线性关系，其系数分别为，185 mV/A、100 mV/A、66mV/A。

产品外观

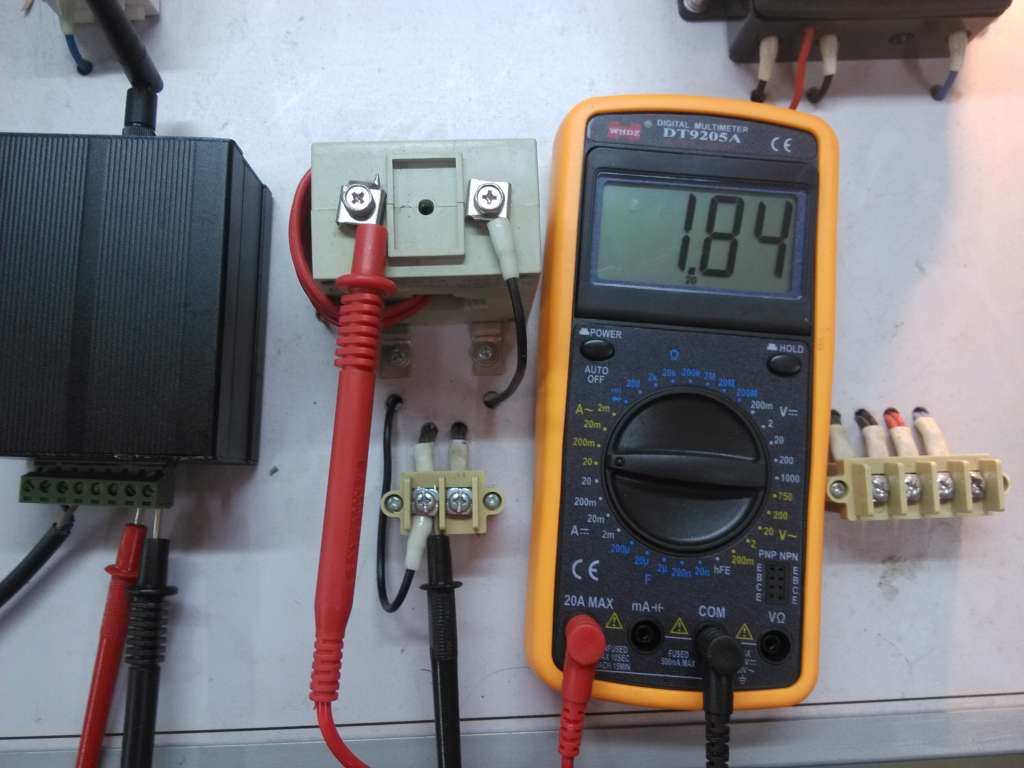

硬件接线图

软件测试

打开串口助手:

1配置HEX发送

2发送内容为55aa

3连续发送时间间隔为5000ms左右，接受显示内容配置为文本显示

  4计算机会收到相应串口回复的数据内容，

CMDOK(主站收到计算机命令)

LOSE4(主站问询4号子站时，子站无应答，就会回复这个命令，其他站点失联也会又例如LOSE1,LOSE2等)

M1:000.114A,000.048A(M1号子站回复的电流数据，第一组数据无效因为第一组监测线路未连接，第二组数据为接入的电流值)

协议可以根据需求随意更改。
